پمپهای پیچشی در زمره گونه جابجایی مثبت به شمار میروند، اینگونه پمپها معمولا فشار یکنواختی در سراسر نمودار عملکرد خود بدست میدهند. پمپهای پیچشی بیشتر برای جابجایی سیالهای لزج مانند قیر، فرآورده های نفتی، رب گوجه فرنگی، خمیر و... بکار میروند، چون این توانایی را دارند که بدون گیر کردن سیال درون بدنه پمپ آنرا انتقال دهند.


برچسب‌ها: پمپهای پیچشی Screw pump

[ پنجشنبه 1390/11/13 ] [ 9:14 ] [ اسماعیل ]

[ ]

پمپ های چرخ دنده ای:
پمپ چرخ دنده ایاین پمپ ها نوعی از پمپ های گردشی یا روتاری می باشند. پمپ های چرخ دنده ای از دو قسمت متمایز تشکیل شده اند، یکی قسمت جداره ثابت و دیگری قسمت دوار که شامل یک محور گردان با چرخ دنده می باشد. در پمپ های چرخ دنده ای مقداری مایع بین دنده های چرخ دنده پمپ به اصطلاح به تله می افتد و در اثر چرخیدن چرخ دنده ها این مایع به قسمت خروجی پمپ رانده می شود. این پمپ ها به گونه ای ساخته می شوند که در آنها فاصله میان اجزاء گردنده و جداره ثابت بسیار کم می باشد. کار برد این پمپ ها برای جا به جایی مایع با حجم کم و فشار متوسط می باشد. نکته مهم در مورد این پمپ ها آن است که هرگز نباید آنها را در حالی که شیر خروجی پمپ بسته است روشن نمود؛ چرا که در این حالت، اگر هیچ شیر اطمینانی در مسیر discharge پمپ وجود نداشته باشد، یا خود پمپ از بین می رود و یا اینکه لوله DisCharge می شکند.




برچسب‌ها: پمپ های چرخ دنده ای Gear pump

[ پنجشنبه 1390/11/13 ] [ 8:49 ] [ اسماعیل ]

[ ]

پمپ های رفت و برگشتی:این نوع پمپ ها وسایلی هستند که انتقال انرﮊی از آنها به سیال به صورت پریودیک و دوره ای می باشد. نیروی محرکه این نوع پمپ ها نیز غالبا توسط موتورهای الکتریکی تامین می گردد. در این نوع پمپ ها حرکت چرخشی میل لنگ تبدیل به حرکت رفت و آمدی پیستونی در یک سیلندر می شود. با عقب رفتن پیستون در سیلندر ایجاد مکش شده و در نتیجه مایع از طریق یک شیر ورودی داخل سیلندر می گردد. با حرکت پیستون به طرف جلو دریچه ورودی بسته و مایع از طریق شیر خروجی به خارج هدایت می گردد. شیرهای ورودی و خروجی یک طرفه بوده و طوری ساخته شده اند که در مراحل رفت و آمد پیستون، از ورود مایع داخل سیلندر به قسمت کم فشار و بالعکس ممانعت شود. اگر به جای پیستون، پلانجری در داخل سیلندر رفت و آمد کند در این حالت به آن پمپ پلانجری می گویند. در ضمن چنانچه پلانجر دیافراگمی را حرکت دهد پمپ از نوع دیافراگمی است. فرق میان پیستون و پلانجر در این است که طول سر پیستون کوتاه تر از مسافتی است که پیستون درون سیلندر طی می نماید، در حالی که طول پلانجر بیشتر از طول مسافت طی شده توسط آن در داخل سیلندر می باشد. از طرفی در پمپ های پیستون از حلقه یا رینگی جهت آب بندی پیستون و سیلندر استفاده شده است که روی بدنه پیستون قرار گرفته و همراه آن حرکت می کند، در حالی که در پمپ های پلانجری این رینگ روی سیلندر قرار دارد و ثابت است. این پمپ ها معمولاً کم ظرفیت هستند ولی فشار خروجی سیال را می توانند تا مقدار زیادی افزایش دهند. بنابراین از این پمپ ها در جاهایی که نیاز به جا به جا کردن سیالی با حجم کم ولی فشار بالا می باشد استفاده می کتتد. در ضمن باید به این نکته نیز توجه داشت که جریان سیال در این پمپ ها به صورت غیر یکنواخت می باشد. نکته بسیار مهم در مورد این پمپ ها آن است که هرگز نباید آنها را در حالی که شیر خروجی پمپ (دیسچارج پمپ) بسته است روشن نمود.




برچسب‌ها: پمپ های رفت و برگشتی, پیستونی, Piston pump

[ پنجشنبه 1390/11/13 ] [ 8:46 ] [ اسماعیل ]

[ ]

پمپ های سانتریفوﮊ:

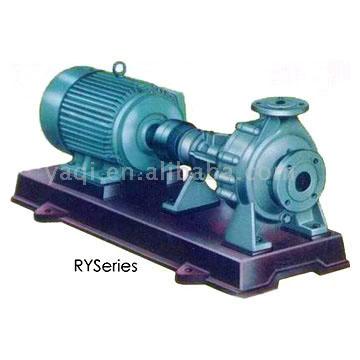

پمپ سانتریفیوژاین پمپ ها از نوعی می باشند که انتقال انرﮊی از آنها به سیال به طور دائمی انجام می پذیرد. پمپ های سانتریفوﮊ معمولاً نیروی محرکه خود را از طریق یک الکترو موتور (موتور الکتریکی) دریافت می کنند. انتقال نیروی محرکه از موتور به پمپ از طریق یک محور به نام شَفت منتقل می شود. شفت موتور به وسیله نوعی تجهیزات مکانیکی به نام کوپلینگ به شَفت پمپ متصل شده است. به این ترتیب انتقال نیرو به راحتی از طریق شفت موتور الکتریکی به شفت پمپ منتقل می گردد.

پمپ های سانتریفوﮊ دارای یک محفظه هستند که حلزونی شکل است و پوسته یا کِیسینگ نامیده می شود و درون آن یک یا چند چرخ قرار دارند که روی یک محور (شفت) نصب شده اند. هر چرخ مجهز به تعدادی پره می باشد. انتقال انرﮊی به سیال در این قسمت انجام می شود. برای اینکه از محل خروج شفت از کِیسینگ پمپ سیالی خارج نشود و اصطلاحا نشتی به خارج نداشته باشیم از ابزاری به نام مکانیکال سیل استفاده شده است. نکته بسیار مهم در مورد این نوع پمپ ها هواگیری یا پرایم کردن پمپ پیش از روشن کردن آنها می باشد. یعنی پس از لاین آپ نمودن پمپ و اطمینان از ورود سیال به داخل پمپ، باید از خروج کامل هوا یا گاز حبس شده در داخل پمپ نیز اطمینان حاصل نمود. از این نوع پمپ ها در ابعاد و اندازه های مختلف برای مصارف گوناگون ساخته می شوند.

می توان پمپ ها را بر اساس نحوه عملکردشان به گونه ای دیگر نیز دسته بندی کرد:
1 پمپ های سانتریفوژ (جریان شعاعی)
2 پمپ های محوری
3 پمپ های نیمه سانتریفوژ (یا با جریان مختلط)

1 پمپ سانتریفوژ (شعاعی):
عملکرداین پمپ به این صورت است که درآن سیال موازی محور وارد چرخ پمپ شده و عمود برآن از چرخ خارج می گردد. این پمپ ها معمولاً برای ایجاد فشارهای بالا در دبی های کم به کارمی روند. بنابراین اغلب پمپ های سانتریفوژ توانایی خوبی درایجاد فشارهای بالا دارند. پمپ های سانتریفوژ شایع ترین نمونه از پمپ ها هستند.

2 پمپ های محوری:
سیال موازی محور وارد پمپ می گردد و به طور موازی نسبت به محور ازچرخ خارج می گردد. این پمپ ها برای ایجاد فشارها و دبی های متوسط به کار می روند.

3 پمپ های نیمه سانتریفوژ (مختلط):
سیال موازی محور وارد چرخ پمپ می گردد و به طور مایل نسبت به محور از چرخ خارج می گردد. این پمپ ها برای ایجاد فشارها و دبی های متوسط به کارمی روند. این پمپ ها نسبت به پمپ های سانتریفوژ توانایی بیشتری در استفاده و به کارگیری دبی های بالا رادارند.

مبانی و کاربرد پمپ های گریز از مرکزcentrifugal pump اصول کار کلیه این پمپ هابراساس استفاده از نیروی "گریز از مرکز" پایه گذاری شده است. هر حجمی که در یک مسیر دایره ای یا منحنی شکل حرکت کند، تحت تأثیر نیروی گریز از مرکز واقع می شود. جهت نیروی مذکور طوری است که همواره تمایل دارد که جسم را ازمحور یا مرکز دوران دور سازد.

◄قسمت های اساسی یک پمپ گریز از مرکز عبارتند از:
1. الکتروموتور: که شامل قسمت الکتریکی پمپ است.
2. کوپل یا هم محور سازی:که متصل کننده الکترومتر به شافت (محور) پمپ است.
3. هوس برینگ: که محل قرار گیری برینگ ها می باشد
4. مکانیکال سیل: که محل آب بندی پمپ و جدا کننده سیال پمپاژ شده و قسمت مکانیکی پمپ می باشد.
5. پره های پمپ: که با توجه به نوع کاربرد دارای انواع مختلفی می باشد.




برچسب‌ها: پمپ های سانتریفوﮊ Centrifugal pumps
